恩尼|ERNI 推出0.8mm 間距的MicroStac微型連接器

分類: 產業資訊

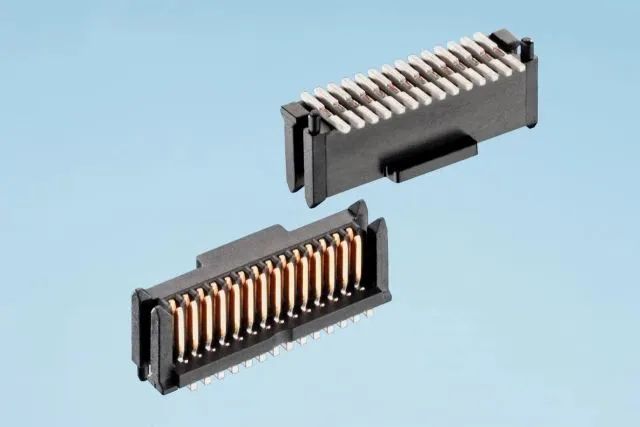

MicroStac連接器采用了獲得專利的公母同體設計,此特殊設計能夠減少物流和倉儲成本。憑借其超微型尺寸與創新設計的強大組合,MicroStac成為了超緊湊且要求苛刻的應用的理想之選。此外,它的應用范圍非常廣泛,涵蓋從傳感器技術、醫療器械和移動通信,到汽車電子裝置、自動化工程、測量、測試設備以及建筑自動化等各個領域。如今更推出了針對醫療領域的防磁版連接器(單排和雙排)。



1、恩尼|ERNI 0.8mm 間距的MicroStac微型連接器產品參數與特性:

特性參數
間距0.8mm
針數6,9,10,12,14,50,54
端接表面貼
額定電流單針高達2.7A
板間構型夾層
板間高度3mm, 5mm
連接器構型單排, 雙排

雖然構造非常緊湊,但MicroStac連接器可實現較高的電流載流量。端子通過精密沖壓而成,因此它不但具有低歐姆電阻的大面積橫截面,同時還具有較大的散熱面,與同類競爭產品相比可提供更高的電流載流量。在環境溫度為20°C且電流饋送到所有端子的情況下,MicroStac連接器單端子可傳輸2.7 A的電流(采用9針型,根據IEC 60512 5b測試結果)。
MicroStac連接器現備有6、9、10、12和14針型(單排)以及50、54針型(雙排)。根據所采用的的連接器,可實現更低3.0毫米到更高5至6.5毫米的板對板距離。盡管此新型連接器的尺寸微小,但能夠提供高插接公差,所允許的縱向和橫向偏移公差為±0.7毫米;所允許的角度傾斜公差則為±4度。
MicroStac的表面貼端子和獨特設計實現了具有經濟性和自動化的裝配。防傾斜端子原理通過端子的雙面定位設計獲得實現,有利于確保微型連接器的穩定性。此外,其各種特征如重量極輕(6針型僅重0.18克),共面性低于0.1毫米,整合在絕緣外殼上的真空抓取墊片,使得MicroStac連接器非常適合高速生產。

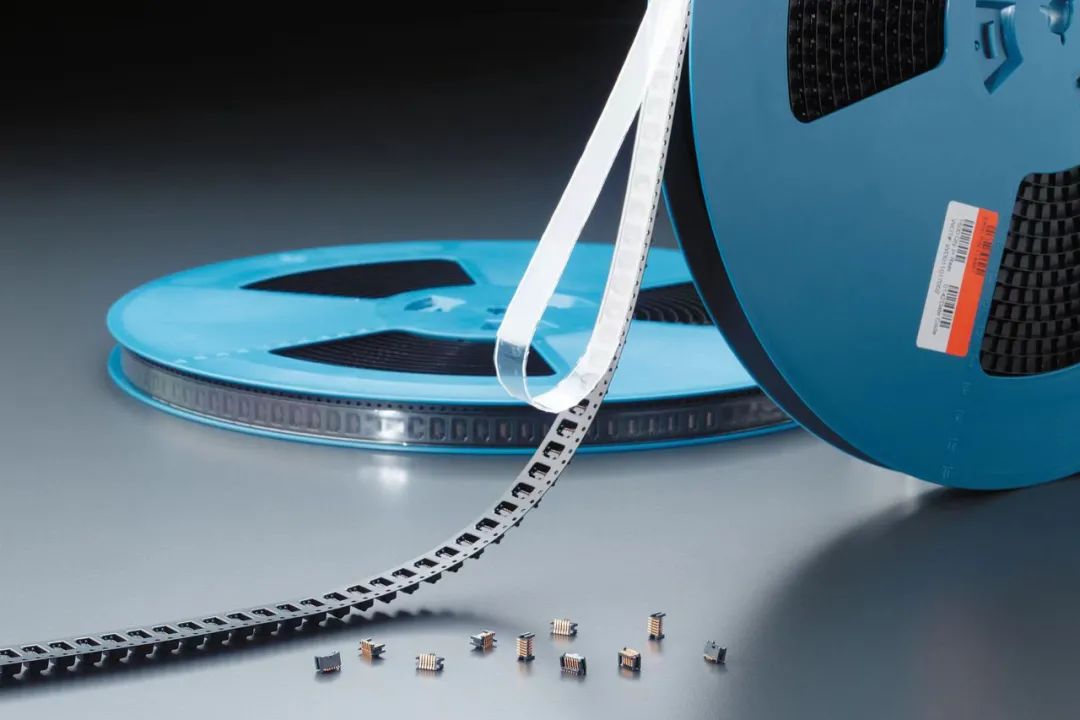

MicroStac連接器具有耐高溫絕緣外殼以及的共面性,可確保焊接安全可靠。黑色絕緣外殼允許自動裝配時執行簡單的視覺識別。另外,由于置于防靜電卷帶包裝內,連接器獲得保護并可直接通過自動裝配。


產品展示

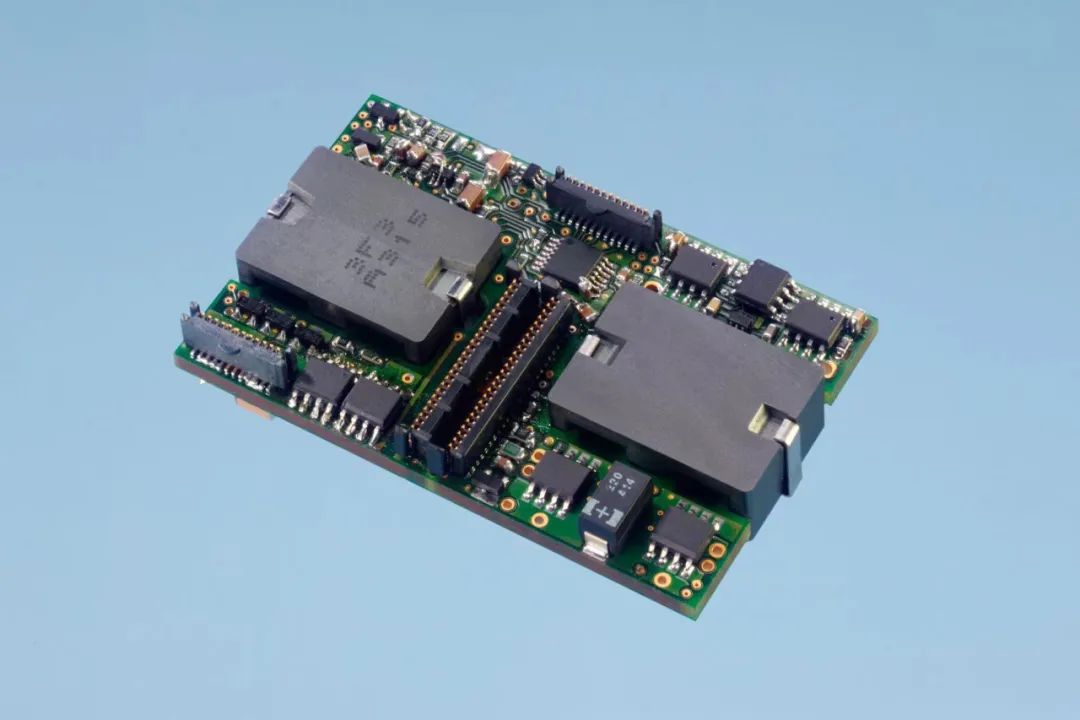

兩個12針MicroStac與一個50針MicroStac

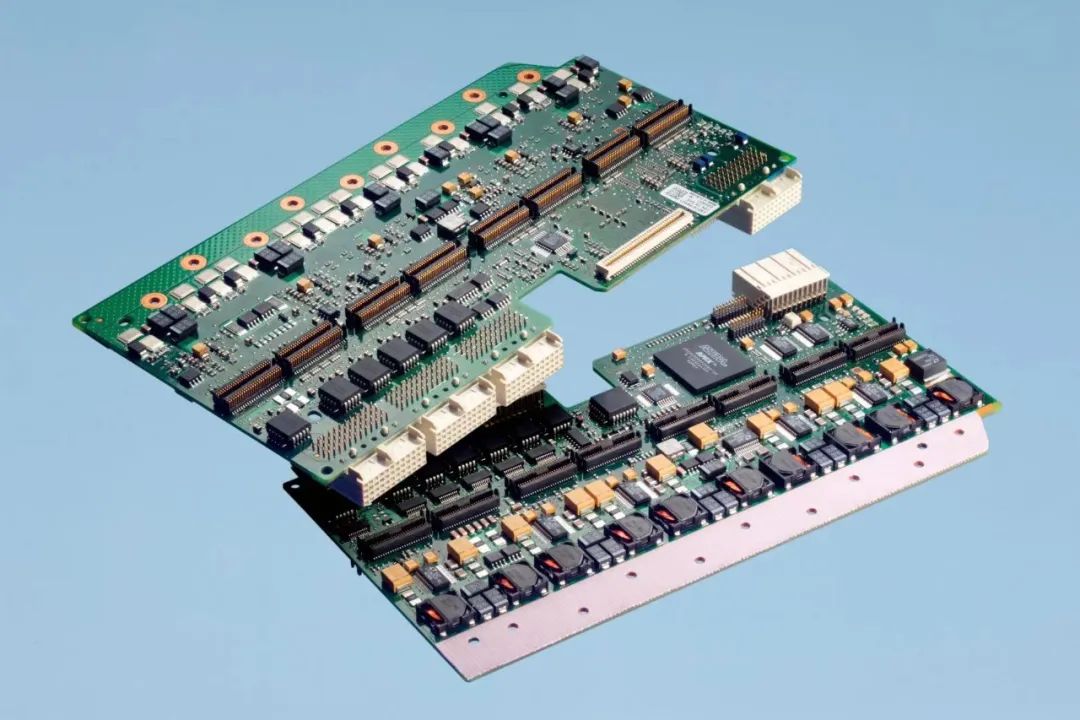

同一塊PCB,八個50針MicroStac,
應用于測試設備


---------------------------------------------------------------------------------------------------

2、關于 恩尼|ERNI 連接器 采購與銷售及推廣:

3M電子產品網是一家專注于連接器|線束|線纜產品供求與銷售的專業的、精準的、垂直性的電子行業綜合性產品銷售平臺!專業生產/銷售 {連接器|線束|線纜產品};

如果您有恩尼|ERNI 連接器 產品采購/求購需求以及恩尼|ERNI 連接器 產品銷售 /資源與推廣需求,歡迎通過下面方式聯系我們。
