EPT 高速連接器(EMC連接器)功能與產品介紹

分類: 產業資訊

高速通信的定義:高速通信工作在較高的MHz及GHz頻率上,高速通信方式:1,傳統的模擬信號:模擬信號在時間軸上是連續線性的。2.數字信號:數字信號在時間軸上是以0和1的形式躍變的,T是信號周期,1/T就是我們通常理解的多少G的速率了。當前的常用高速通信協議:PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G網絡等。高速通信的需求主要來源于4K 視頻, IoT/ IIoT, 自動駕駛等。對于高速通信通道來說,連接器是限制通信速率的瓶頸,所以連接器的高速性能對整個通信系統來說顯得尤為重要。

1、高速通信的定義:

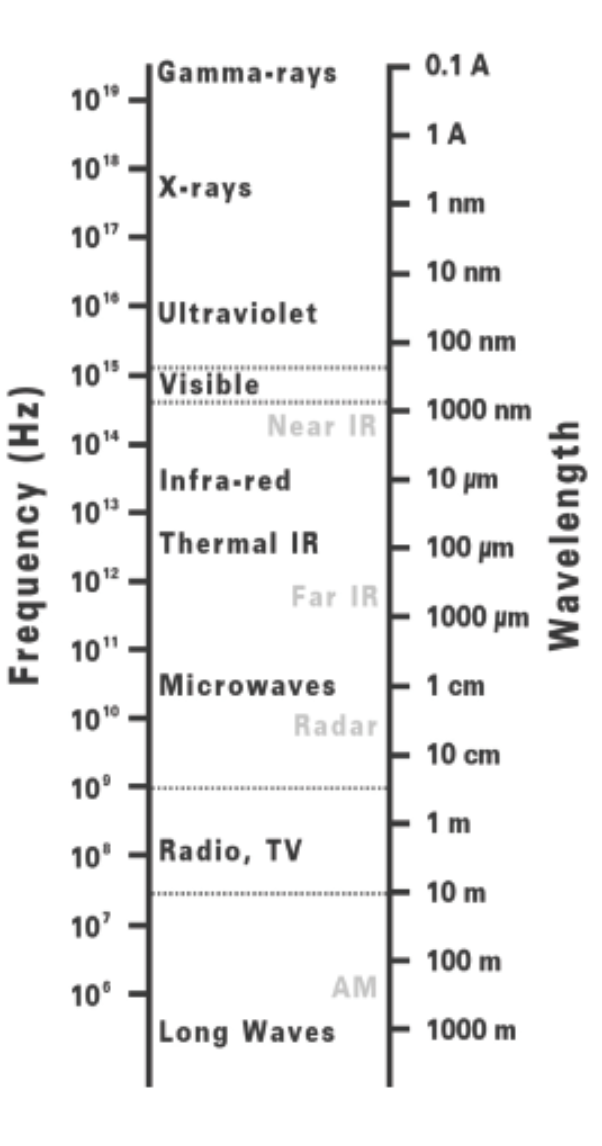

高速通信工作在較高的MHz及GHz頻率上,我們生活中常見的頻率及波長如下:


高速通信方式:

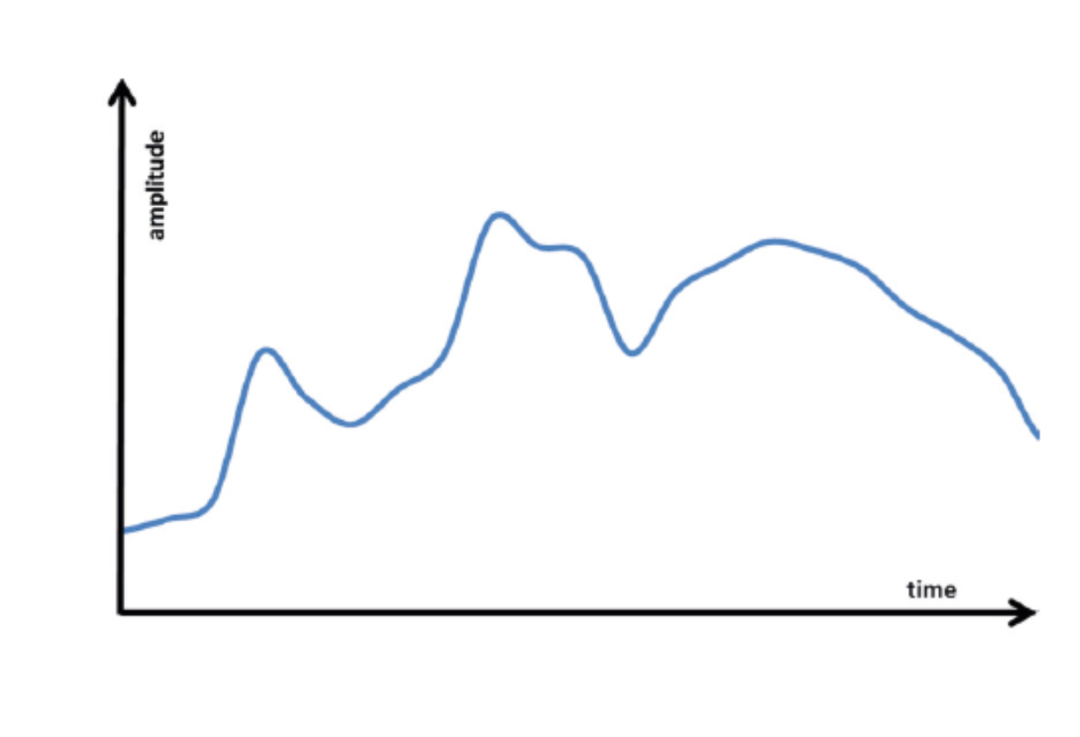

1,傳統的模擬信號:


模擬信號在時間軸上是連續線性的。
2,數字信號:

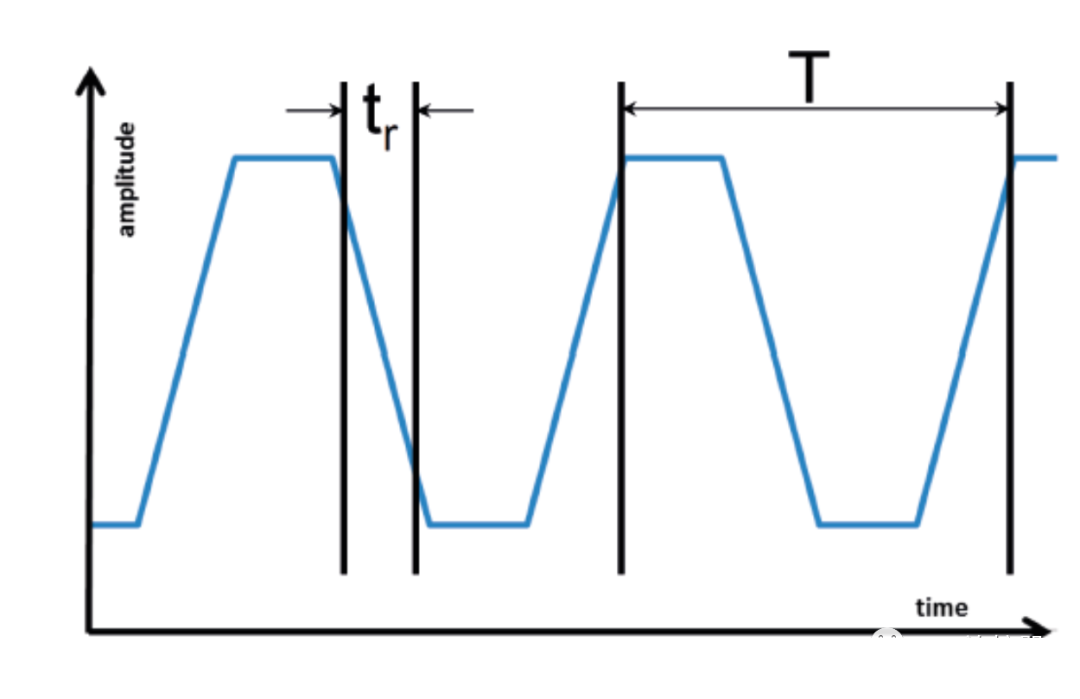

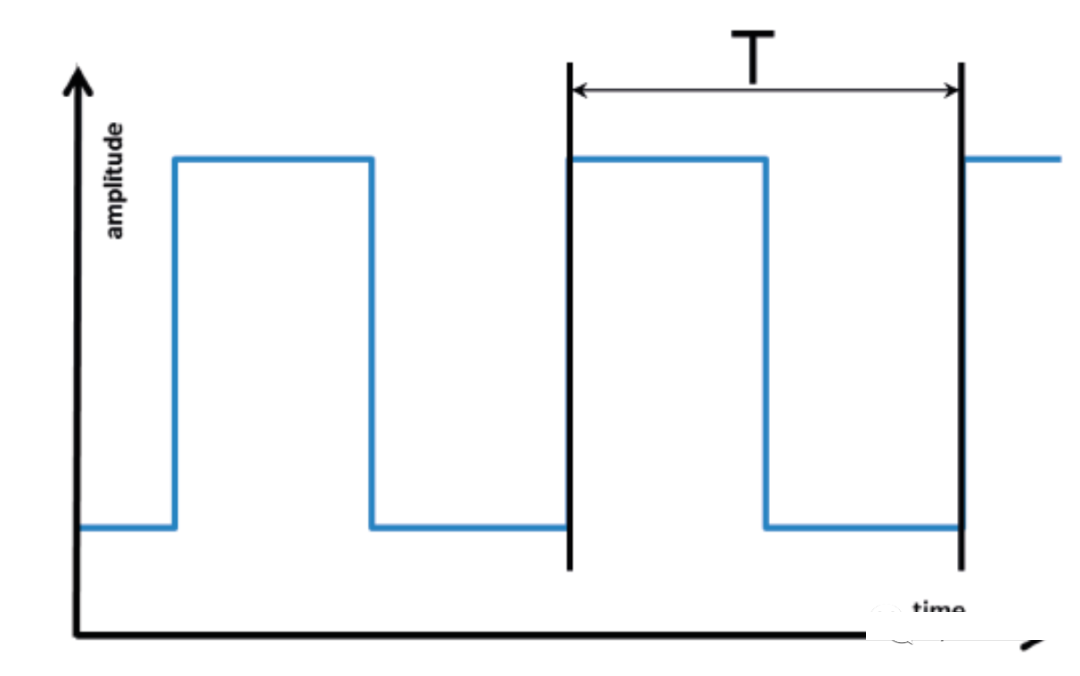

數字信號在時間軸上是以0和1的形式躍變的,T是信號周期,1/T就是我們通常理解的多少G的速率了。以上只是數字型號的模型,實際上的數字信號是這樣的:


是從0到1和從1到0的躍變時間,也是限制通信速率的瓶頸。

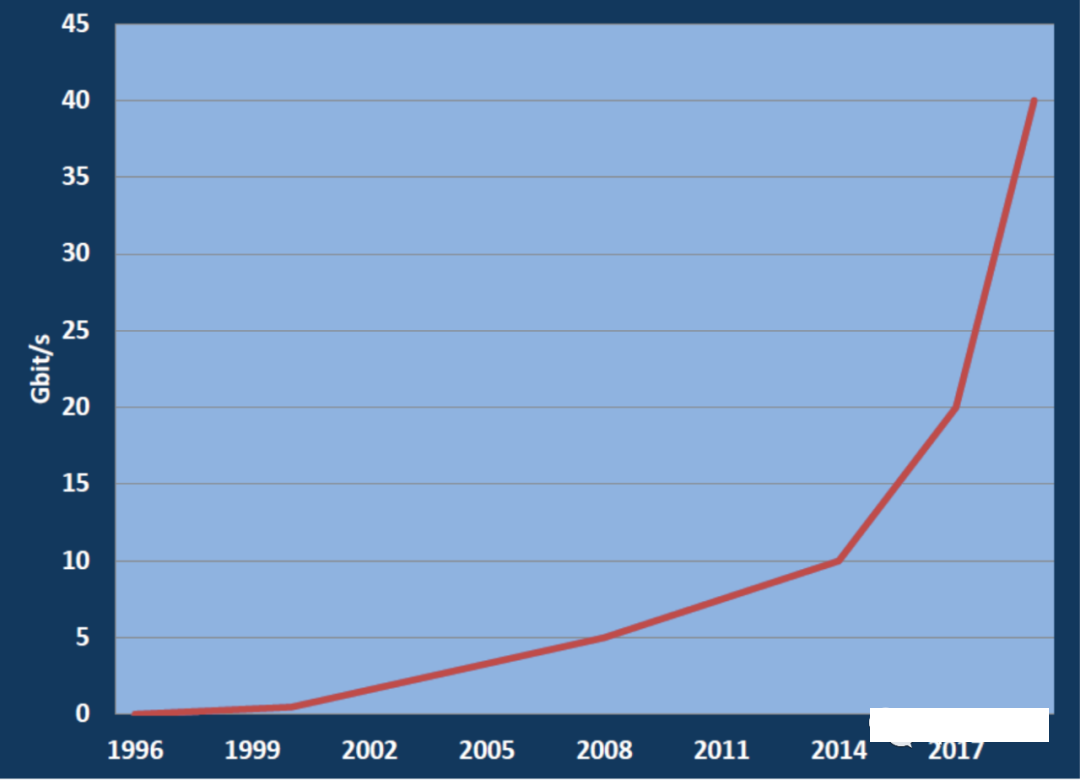

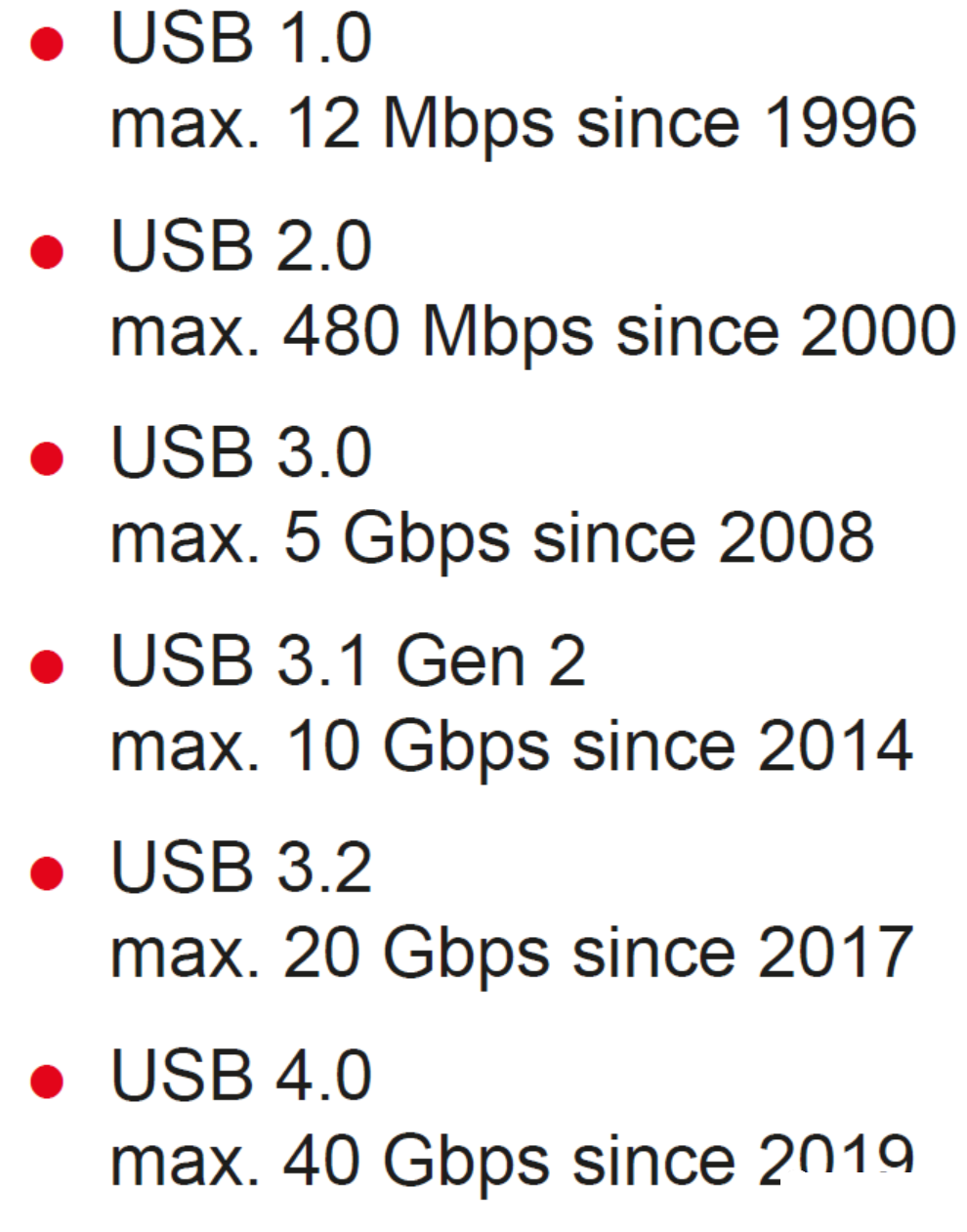

高速通信協議的發展:



當前的常用高速通信協議:PCIe Gen 3, 4... 5, USB3.1 Gen2, HDMI, 10G網絡等。
高速通信的需求主要來源于4K 視頻, IoT/ IIoT, 自動駕駛等。

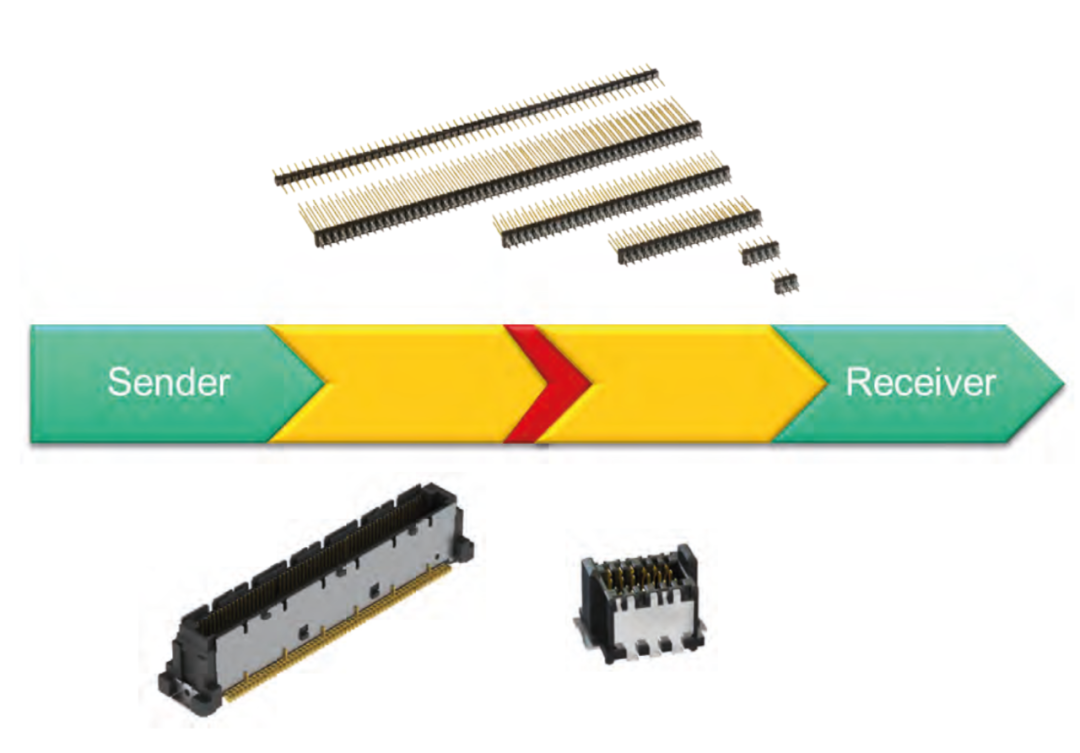

對于高速通信通道來說,連接器是限制通信速率的瓶頸,所以連接器的高速性能對整個通信系統來說顯得尤為重要。

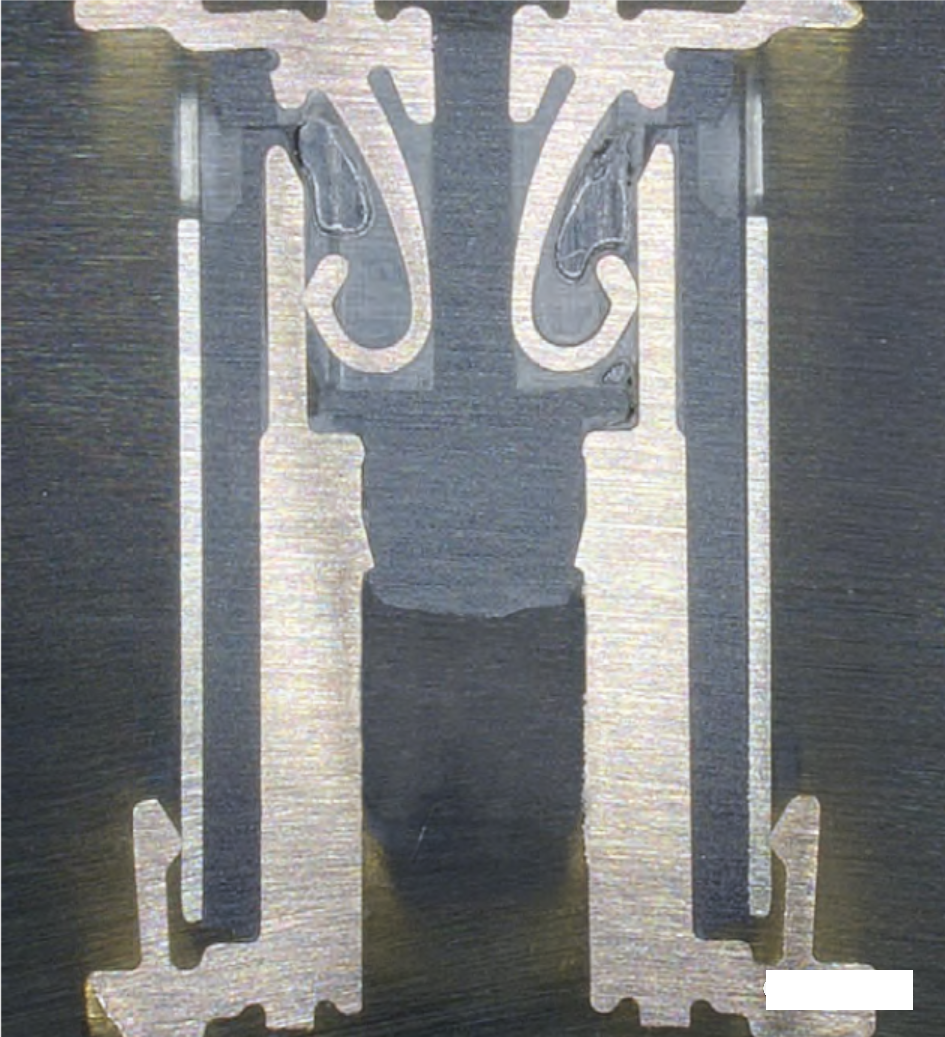

影響連接器高速性能的主要是針的形狀的設計,高導金屬材料的選擇以及殼體的絕緣電阻等,當然還有背板連接器的特殊設計。


在連接器等高速通信元器件選型時,主要考慮以下因素:
整個Application的設計遵循的是什么標準或規范;
I/O的數量;
電源I/O和信號I/O的設計;
傳輸速率/頻率;
是否需要帶屏蔽;
系統電路的阻抗;
數字信號的躍變時間;
輸入損耗;
PCB的連接技術;
有沒有S-parameter.

---------------------------------------------------------------------------------------------------

2、高速通信各行業的關注點

行業

關注點

計算機

速度,模塊化,發熱管理

電信

復雜性,功耗

消費電子

功能性,價格

工業/醫藥

電氣安全,可編程性,靈活性,可維護性

軍用/航空

可靠性,復雜性,速度,重量,功能

汽車

可靠性,穩定性,發熱管理

各關注點對高速連接器的要求:

技術要求

對高速連接器的要求

速度

低阻抗,降低功耗

模塊化

互配性,插拔次數

復雜性

pin數,小pitch

可靠性

插拔次數,接觸電阻,耐腐蝕

穩定性

可焊性,塑殼的機械強度

發熱管理

阻抗,降額,溫升

電氣安全

絕緣強度,漏電及擊穿距離

價格

減少貴金屬的使用,表面鍍層多選擇性

關于EMC:如何可以確保高速信號傳輸的穩定性呢?我們叫它EMC(Electromagnetic Compatibility)電磁兼容。


在信號傳輸鏈路中,連接器既是信號接收池(sink),也是信號發送池(source)。

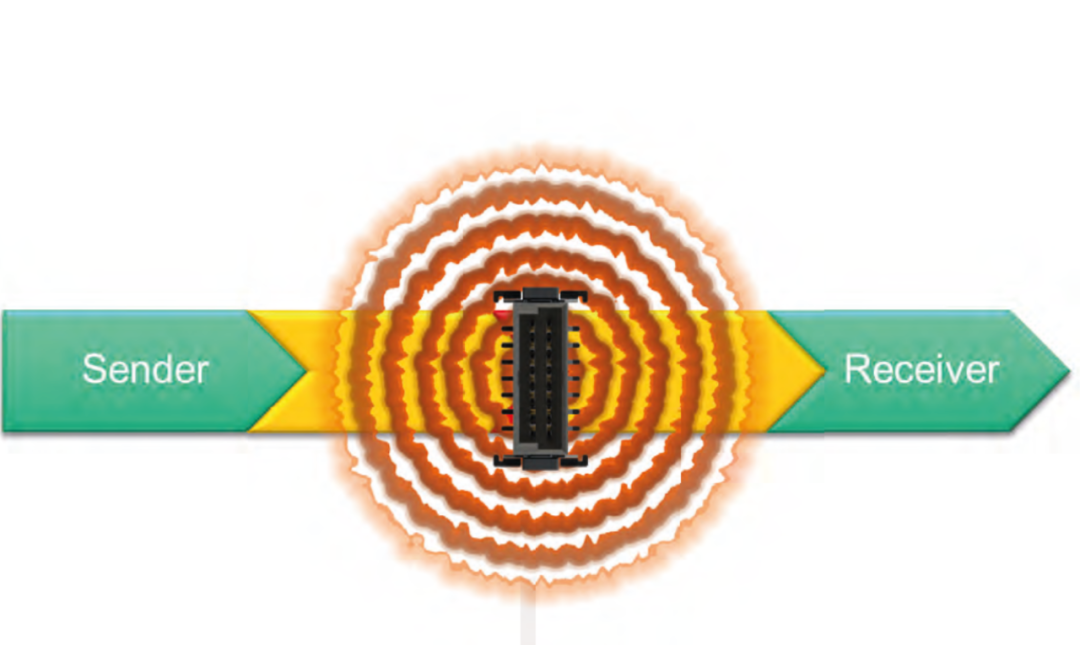

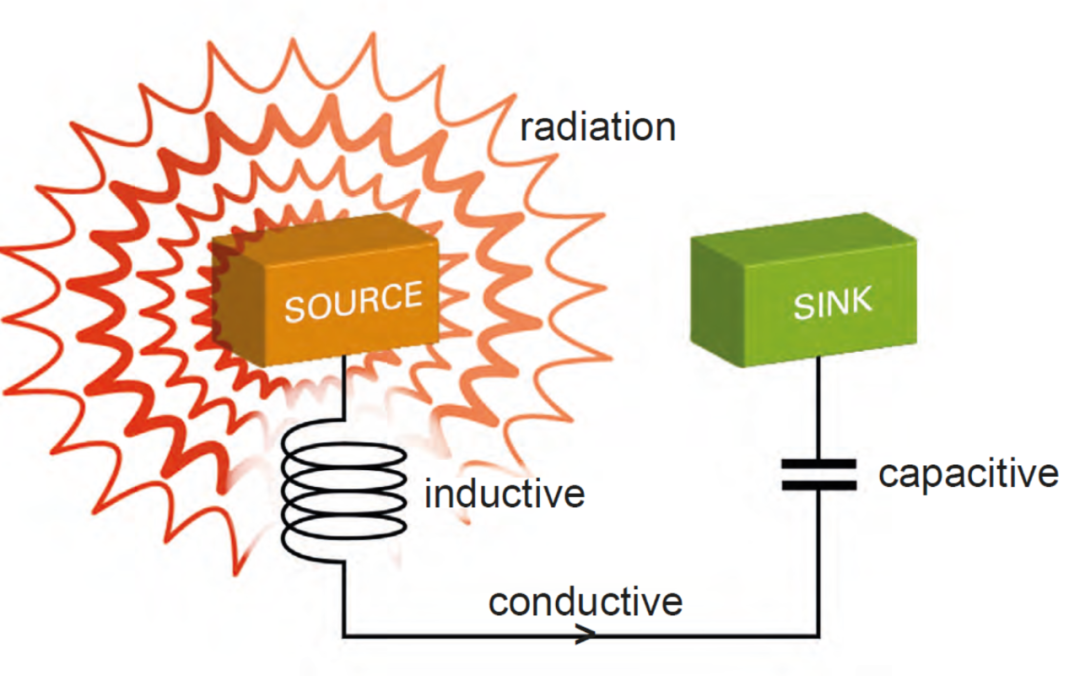

以下是簡單的EMC模型:

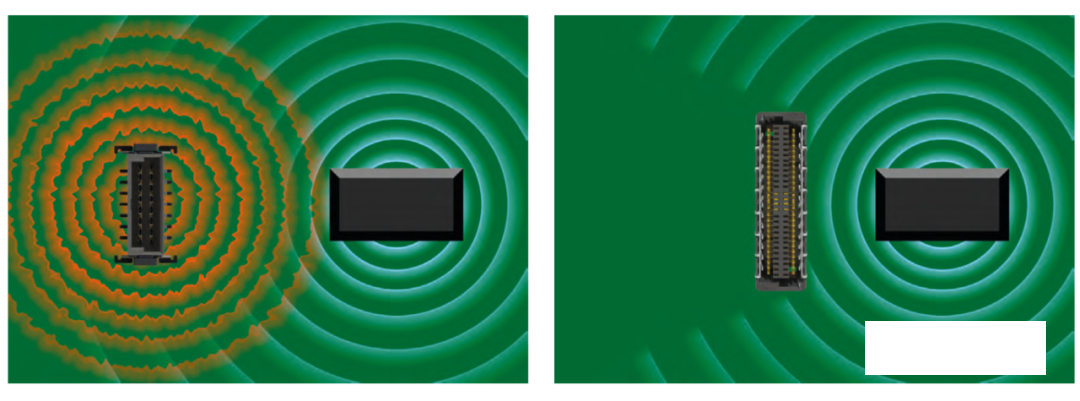

我們通過特殊的設計以及屏蔽功能的添加,大大減低了傳輸過程中的干涉和干擾,提升傳輸穩定性的同時減低了元器件間的距離要求,提升整個設計的緊湊性(左邊是無屏蔽連接器,右邊是有屏蔽連接器):


ept的EMC高速連接器產品有:


以上連接器在提供穩定的信號傳輸之外,分別能達到28Gbps, 8Gbps/16Gbps, 16Gbps的更高傳輸速度。

---------------------------------------------------------------------------------------------------
