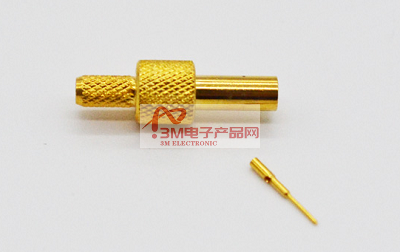

BNC連接器用于低功率，根據特性阻抗可分為50ω和75ω。與其他類型的連接器不同，50ω和75ω的內導體與外導體的尺寸相同。特性阻抗的不同之處在于是否填充介質，也就是說，具有阻抗的連接器填充空氣。75ω特性阻抗的連接器不填充介質，即空氣介質▽=1）。常見的聚四氟乙烯介質填充在50ω特性阻抗的內外導體之間，大約在2.2-2.4之間。BNC連接器外導體內直徑的標稱值為6.5mm，內導體外直徑為2.06-2.21mm。同樣，由于加工過程造成的±0.05mm誤差范圍，可以計算出BNC射頻同軸連接器在介質條件下的特性阻抗。

以下是填充介質時的特性阻抗。75ω(填充介質為空氣，▽r=1):內導體外直徑為2.06mm，外導體內直徑為6.45，阻抗為68.4；當兩者分別為2.21mm和6.55mm時，結果為65.150ω(填充介質為空氣，▽r=2.2):內導體外直徑為2.06mm，外導體內直徑為6.45，阻抗為46.2；當兩者分別為2.21mm和6.55mm時，結果為43.9。讓我們再計算一個例子:3.4計算時的注意事項。3.4.1內導體外直徑射頻同軸連接器內導體外直徑不是指中心插針上端的直徑(較細)，而是下端較厚部分的直徑。這部分的直徑與插孔部分的外直徑相同，可以測量兩者之一。這部分的尺寸應該用于計算。3.4.2外導體的內直徑有些連接器廠家沒有給出外導體的內直徑，給出的是外導體的外直徑容易出錯，所以在計算阻抗時不能使用，可以用游標卡尺測量。以下列出了部分類型射頻同軸連接器外導體的內直徑，僅供參考。N螺紋7mm；BNC卡口6.5mm；TNC螺紋6.5mm；SMA螺紋4.13mm；SMB插入式3mm參考標準(IEC169).

---------------------------------------------------------------------------------------------------
