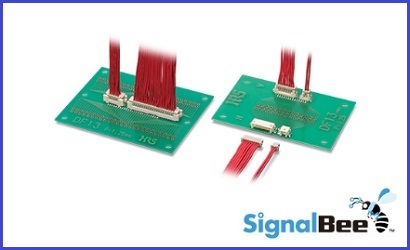

兼容/替代HRS|廣瀨|DF13系列 壓著連接器是一款：1.25mm間距小型壓著連接器。其主要特點：1. 小型。2. 多芯。3. 對應自動組裝。4. 體積雖小但滿足各種功能。5. 符合UL標準。【3M電子產品網提供HRS|廣瀨|DF13系列 壓著連接器連接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|廣瀨|DF13C- 3P-1.25V 壓著連接器相關規格與參數：
| 連接器類型 | 端子, 插座, 插頭, 其他 | 部件部分 | |
| 線束品 | 無, 有 | 參考規格 | |
| 安全規格 | UL | PIN數 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 20, 30, 40 |
| (嵌合部分)列數 | 1, 2 | 安裝間距 | 1.25 mm |
| 開口間距 | 1.25 mm | 連接器長度(間距方向) | 4.15, 5.4, 6.65, 7.15, 7.9, 8.4, 9.15, 9.65, 10.4, 10.9, 11.65, 12.1, 12.15, 12.9, 13.4, 14.15, 14.65, 15.4, 15.9, 16.65, 17.15, 17.9, 18.35, 18.4, 19.15, 19.65, 20.4, 22.15, 22.9, 23.4, 24.6, 27.85, 29.15, 30.85 mm |
| 連接器寬度(縱向) | 3.2, 3.4, 3.6, 4.3, 4.8, 5.0, 5.2, 5.5 mm | 連接器高度 | 3.4, 3.6, 4.0, 4.3, 4.8, 5.0, 5.4 mm |
| 安裝方法 | SMT, DIP穿孔 | 基板封裝設計 | 板上 |
| 基板固定的方法 | 焊接 | 交錯引線 | 無 |
| 推薦底板厚度 | 開口方向 | 筆直, 直角 | |
| 插拔次數 | 30, 50 | 接觸部電鍍 | 金, 錫 |
| 電鍍厚度 | 0.2, 0.76, 1.0 μm | 外殼顏色 | 米色 |
| 接線方法 | 壓著 | 適合電線類型 | 離散線 |
| 適合電線尺寸(AWG)Min. | 26, 30, 32 | 適合電線尺寸(AWG)Max. | 26, 30 |
| 適合電線尺寸(2mm)Min. | 適合電線尺寸(2mm)Max. | ||
| (Max.)使用溫度范圍 | 85 ℃ | (Min.)使用溫度范圍 | -35 ℃ |
| 面板安裝方法 |
------------------------------------------------------------------------------------------------

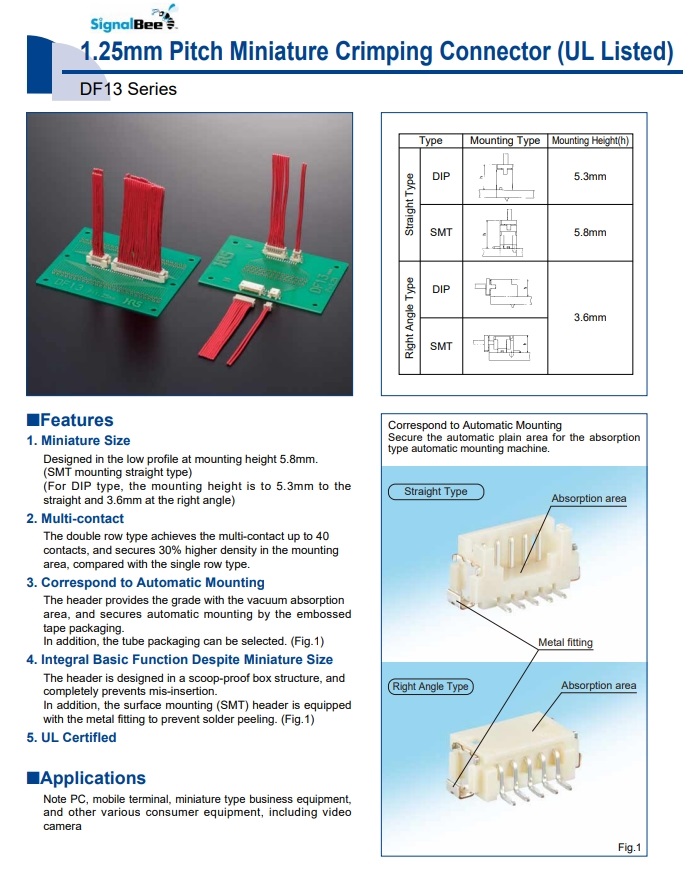

2、兼容/替代HRS|廣瀨|DF13C- 3P-1.25V 壓著連接器規格書：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|廣瀨|DF13C- 3P-1.25V 壓著連接器料號/型號清單：
| DF13C- 2P-1.25V | DF13C- 3P-1.25V | DF13C- 4P-1.25V | DF13C- 5P-1.25V | DF13C- 6P-1.25V |
| DF13C- 7P-1.25V | DF13C- 8P-1.25V | DF13C- 9P-1.25V | DF13C- 10P-1.25V | DF13C- 11P-1.25V |
| DF13C- 12P-1.25V | DF13C- 14P-1.25V | DF13C- 15P-1.25V |
------------------------------------------------------------------------------------------------
4、壓著連接器-提供兼容HRS|廣瀨|DF13C- 3P-1.25V 壓著連接器替代品 此產品銷售商：
3M電子產品網--代理銷售提供【壓著連接器-提供兼容HRS|廣瀨|DF13C- 3P-1.25V 壓著連接器替代品】以及專業代理/生產/銷售各種{連接器|線束|線纜產品}；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們。
①、3M電子產品網是由蘇州匯成元電子科技有限公司與昆山杰康富精密電子有限公司共同合資開發以及眾多連接器|線束|線纜生產企業協助建立的一個生產與銷售連接器|線束|線纜產品的銷售平臺。②、本公司提供《連接器產品》及《線束線纜產品》欄目?jī)?nèi)所有發布的 連接器|線束|線纜 產品，如有需要請聯系我們！③、如貴司有《產業制造商》與《產業資訊》欄目中發布的品牌/產品內的相關資源與產品，請及時與我們聯系，相互合作共贏！
