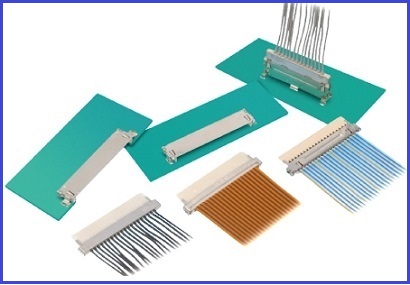

兼容/替代HRS|廣瀨|DF19G-20S-1F-GND 板對線同軸連接器是一款：1.0mm間距 薄型 板對線 板對FPC 板對細線同軸連接器。其主要特性和優點是：1.小型的結構和占板空間。2.插座通用。3.統一的外形尺寸。4.各種裝配樣式。5.可接地。【3M電子產品網提供HRS|廣瀨|DF19G-20S-1F-GND 板對線同軸連接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|廣瀨|DF19G-20S-1F-GND 板對線同軸連接器產品相關規格與參數：
| 連接器類型 | 端子,插座,插頭,其他 | 部件部分 | Grounding Plate for Micro-coaxialCable, Ground Plate for FPC |
| 線束品 | 無 | 參考規格 | |
| 安全規格 | PIN數 | 8, 14, 20, 30 | |
| (嵌合部分)列數 | 1 | 安裝間距 | 1.0 mm |
| 開口間距 | 1.0 mm | 連接器長度(間距方向) | 11.5, 11.95, 17.4,17.5,17.9, 17.9520.55,23.4,23.5,23.9,23.95,26.2526.55,33.5,33.95,36.55 mm |
| 連接器寬度(縱向) | 3.8, 4.1,4.36,4.7, 5.95,6.0, 6.1 mm | 連接器高度 | 1.2,1.27,1.33, 1.46,1.5, 1.65,5.22 mm |
| 安裝方法 | SMT | 基板封裝設計 | 板上,板上破板,板下破板 |
| 基板固定的方法 | 焊接 | 交錯引線 | 無 |
| 推薦底板厚度 | 開口方向 | 筆直,直角 | |
| 插拔次數 | 30 | 接觸部電鍍 | 金 |
| 電鍍厚度 | 外殼顏色 | 黑色,米色 | |
| 接線方法 | 焊接,壓著,FPC連接 | 適合電線類型 | FPC，離散線，細線同軸電纜 |
| 適合電線尺寸(AWG)Min | 30,32, 36,40 | 適合電線尺寸(AWG)Max | 28,30, 36,40 |
| 適合電線尺寸(2mm)Min. | 適合電線尺寸(2mm)Max. | ||
| (Max)使用溫度范圍 | 85 ℃ | (Min.)使用溫度范圍 | -35 ℃ |
| 面板安裝方法 |
------------------------------------------------------------------------------------------------

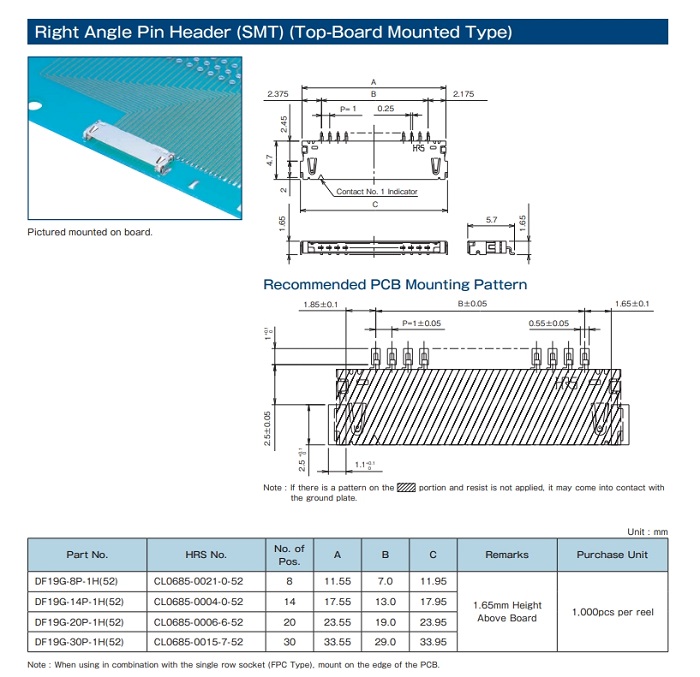

2、兼容/替代HRS|廣瀨|DF19G-20S-1F-GND 板對線同軸連接器產品規格書：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|廣瀨|DF19G-20S-1F-GND 板對線同軸產品料號/型號清單：
| DF19G-20P-1H | DF19G-20S-1C | DF19G-20S-1F | DF19G-20S-1F-GND | DF19G-20S-1SD |
| DF19G-20S-1SD-GND |
-----------------------------------------------------------------------------------------
