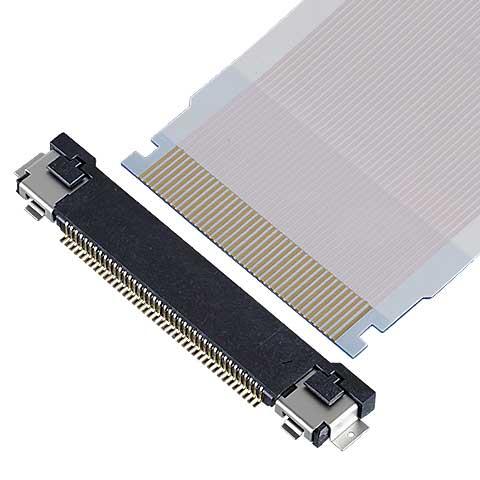

I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器是一款：自鎖式, 水平插拔, 0.5 mm, FFC/FPC連接器,自動鎖扣的設計便于操作,適用于手動或機 器人裝配,垂直插拔款使用相同的FFC (EVAFLEX? 5-SE VT),EVAFLEX? 系列: 更多選擇的自動鎖扣連接器,接點間距: 0.500,Height: 2.70 Max (2.40 Nom.) ,可提供Pin數: 10 15 22 30 40 45 50 60,嵌合類型: 水平的FFC/FPC連接器.
1、I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器的主要產品詳情：
自動鎖扣的設計便于操作,適用于手動或機 器人裝配,自帶鎖扣功能，簡化插拔作業:
垂直插拔款使用相同的FFC (EVAFLEX? 5-SE VT):
EVAFLEX? 系列: 更多選擇的自動鎖扣連接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器的技術參數：
| Product Type | 自動鎖扣 |
| 嵌合類型 | 水平 |
| Contact pitch | 0.50 mm |
| Height | 2.70 Max (2.40 Nom.) , |
| Depth | 5.90 mm |
| Width Formula | 13.1+(0.5*?P) mm |
| Pin count | 10 15 22 30 40 45 50 60 |
| FPC/FFC Thickness | 0.3 |
| Current rating | 0.5A / Signal pin |
| Full shielding (ZenShield?) | No |
| Mechanical lock | Yes |
| Shielded FPC / FFC | No |
------------------------------------------------------------------------------------------------
3、I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器的主要型號/料號：
EVAFLEX 5-SE RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| EVAFLEX 5-SE | 10 | 20526-010E-01 |
| 15 | 20526-015E-01 | |
| 22 | 20526-022E-01 | |
| 30 | 20526-030E-01 | |
| 40 | 20526-040E-01 | |
| 45 | 20526-045E-01 | |
| 50 | 20526-050E-01 | |
| 60 | 20526-060E-01 |
------------------------------------------------------------------------------------------------
4、日本I-PEX連接器-I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器 此產品銷售商：
3M電子產品網--代理銷售【I-PEX連接器--I-PEX 0.5mm間距20526系列自鎖式FFC/FPC連接器】以及第3項內容中料號/型號 表格清單內的所有連接器產品；如果您想購買或了解我們可提供哪些連接器|線束|線纜產品解決方案，歡迎通過下面方式聯系我們.
