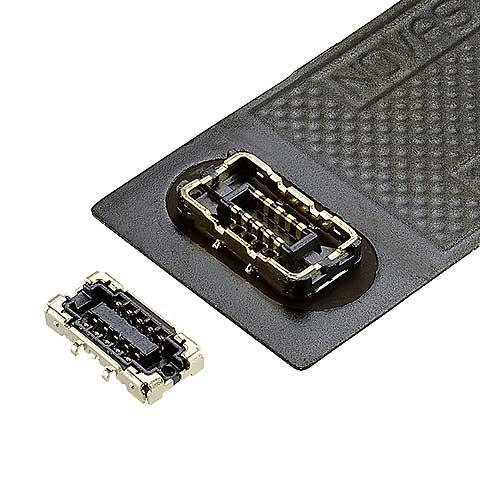

I-PEX 0.35mm間距20865系列高速全屏蔽板對板連接器是一款：適用于5G mmWave天線模塊和設備，全屏蔽和窄款設計，電源采用科森合金端子，0.35 mm pitch, 高度 0.7 mm;高頻，高速傳輸應用的理想選擇 (5G 毫米波, USB4 / Thunderbolt 3等);ZenShield?的全屏蔽設計，降低了5G應用的EMC;窄款低背，全屏蔽板對板連接器;接點間距: 0.350;Height: 0.75 Max (0.70 Nom.);可提供Pin數: 10 20 30;頻率范圍: Up to 15 GHz板對板連接器.
1、I-PEX 0.35mm間距20865系列高速全屏蔽板對板連接器的主要產品詳情：
高頻，高速傳輸應用的理想選擇 (5G 毫米波, USB4 / Thunderbolt 3等):
ZenShield?的全屏蔽設計，降低了5G應用的EMC,NOVASTACK 35-HDN_全屏蔽設計，減少5G應用帶來的電磁干擾:
窄款低背，全屏蔽板對板連接器:
------------------------------------------------------------------------------------------------
2、I-PEX 0.35mm間距20865系列高速全屏蔽板對板連接器的技術參數：
| Contact pitch | 0.35 mm |
| Height | 0.75 Max (0.70 Nom.) , |
| Pin count | 10 20 30 |
| Depth | 2.15 mm |
| Width Formula | 10pin: 4.15 mm / 30pin: 7.90 mm |
| Contact type | signal pins only |
| Current rating | 1.0A / Signal pin |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) |
| Full shielding (ZenShield?) | Yes |
| Other Features | Fully shielded |
------------------------------------------------------------------------------------------------
3、I-PEX 0.35mm間距20865系列高速全屏蔽板對板連接器的主要型號/料號：
NOVASTACK 35-HDN RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number |
| PLUG | 10 | 20864-010E-01 |
| 20 | 20864-020E-01 | |
| 30 | 20864-030E-01 | |
| RECEPTACLE | 10 | 20865-010E-03 |
| 20 | 20865-020E-03 | |
| 30 | 20865-030E-03 |
OTHER NOVASTACK 35-HDN PART NUMBERS
| Part Number Description | Pin count | Part Number |
| RECEPTACLE | 10 | 20865-010E-01 |
| 30 | 20865-030E-01 |
------------------------------------------------------------------------------------------------
